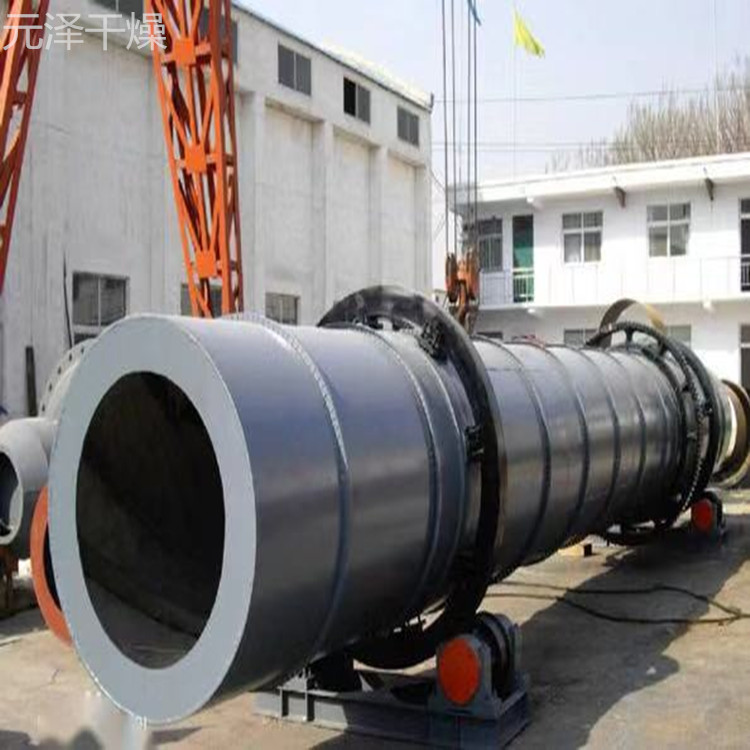

回轉窯干燥機性?xún)r(jià)比高
概述：
滾筒干燥機(又稱轉鼓干燥器、回轉干燥機等)是一種接觸式內加熱傳導型的干燥機械。在干燥過程中，熱量由滾筒的內壁傳到其外壁，穿過附在滾筒外壁面上干燥的食品物料，把物料上的水分蒸發，是一種連續式干燥的生產機械。
原理：
濕物料從干燥機一端投入后，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，且與并流( 逆流 )的熱空氣充分接觸 ，加快了干燥傳流、傳質推動力。在干燥過程中，物料在帶有傾斜的抄板和熱氣流作用下，可調控地運動至干燥機另一端星形卸料閥排出成品。
分類：
按滾筒的數量可分為單滾筒、雙滾筒和多滾筒干燥機;按操作壓力可分為 常壓式和真空式兩種;按布膜形式可分為頂部進料、浸液式和噴濺式干燥機等。
單滾筒干燥機：
單滾筒干燥機是指干燥機由一只滾筒完成干燥操作的機械，其組成如上所述。干燥機的重要組成部分是滾筒，滾筒為一中空的金屬圓筒，滾筒筒體用鑄鐵或鋼板焊制，用于食品生產的滾筒一般用不銹鋼鋼板焊制。滾筒直徑在0.6~1.6m范圍，長徑比(L/D)=0.8~2。物料被干燥后，由刮料裝置將其從滾筒刮下，刮刀的位置視物料的進口位置而定，一般在滾筒斷面的Ⅲ、Ⅳ象限，與水平軸線交角30°~45°范圍內。滾筒內供熱介質的進出口，采用聚四氟乙烯密封圈密封，滾筒內的冷凝水，采取虹吸管并利用滾筒蒸汽的壓力與疏水閥之間的壓差，使之連續地排出筒外。
雙滾筒干燥機：
雙滾筒干燥機是指干燥機由兩只滾筒同時完成干燥操作的機械，干燥機的兩個滾筒由同一套減速傳動裝置，經相同模數和齒數的一對齒輪嚙合，使兩組相同直徑的滾筒相對轉動而操作的。雙滾筒干燥機按布料位置的不同，可以分為對滾式和同槽式兩類。
應用：
1、化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥，如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥，且需大批量連續干燥的物料。
特點：
1、轉筒干燥器機械化程度高，生產能力較大。
2、流體通過筒體阻力小，功能消耗低。
3、對物料特性的適應性比較強。
4、操作穩定，操作費用較低，產品干燥的均勻性好。
注意事項：
干燥機處理能力大，燃料消耗少，干燥成本低。干燥機具有耐高溫的特點，能夠使用高溫?zé)犸L(fēng)對物料進行快速干燥。可擴展能力強，設計考慮了生產余量，即使產量小幅度增加，也無需更換設備。設備采用調心式拖輪結構，拖輪與滾圈的配合好，大大降低了磨損及動力消耗。專門設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力?？惯^(guò)載能力強，筒體運行平穩，可靠性高。
技術規格：
| 型號 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
| 物料種類 | 礦石 | HP發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
| 處理量(kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| 出含水量(%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| 終含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
| 平均粒徑 | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
| 物料堆積重度(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| 熱風量(kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| 入口氣體溫度(oC) | 600 | 165 | 500 | 180 | 650 | 570 |
| 物料出口溫度(oC) | 42 | 100 | 70 | 80 | 75 | |
| 加熱方式 | 煤氣 | 蒸氣式電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
| 裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
| 轉速 | 4 | 4 | 3.5 | 3 | 4 | 2 |
| 傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
| 抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 內筒外面16 | 6 12 |
| 干燥器直徑 | 2.0 | 1.5 | 2 | 2.3 | 外筒2 內筒0.84 | 外筒2.4 內筒0.95 |
| 干燥器長度 | 20 | 12 | 17 | 15 | 10 | 16 |
| 驅動功率 | 22 | 7.5 | 15 | 11 | 11 | 15 |
